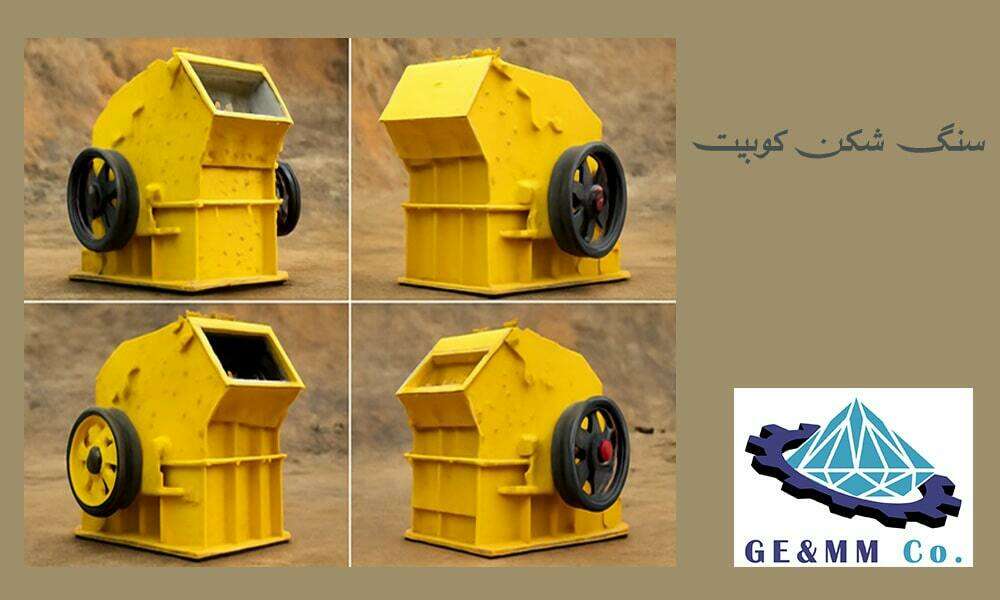

سنگ شکن کوبیت

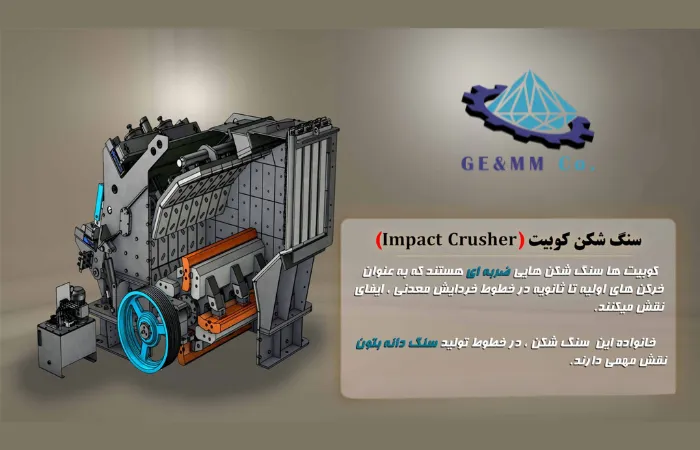

سنگ شکن کوبیت چیست؟

سنگ شکن کوبیت یک دستگاه خرد کن ضربه‌ ای است که برای خرد کردن مواد سخت و نیمه‌ سخت استفاده می ‌شود. این دستگاه برخلاف سنگ ‌شکن ‌های هیدروکن که خرد کردن را از طریق فرسایش انجام می ‌دهند، با استفاده از ضربات شدید روتور، سنگ ‌ها را به ذرات کوچک تر تبدیل می ‌کند.

طراحی افقی کوبیت باعث می‌ شود مواد با سرعت بالا به سمت ضربه ‌زن ‌ها هدایت شوند و در نتیجه شکستن سنگ ‌ها به شکلی موثر تر انجام شود.

سنگ شکن کوبیت چه کاربردی دارد؟

سنگ شکن کوبیت یکی از تجهیزات معدن مهم در صنعت خردایش است که برای شکستن سنگ ‌های کوهی یا رودخانه‌ ای با اندازه 10 تا 15 سانتی ‌متر استفاده می ‌شود.

این دستگاه برای خرد کردن مواد نرم کاربرد ندارد و عمدتاً برای مواد سخت و مقاوم طراحی شده است. سنگ شکن کوبیت شامل یک روتور با پره‌ های چکشی است که با سرعت بالا می‌ چرخند و سنگ‌ ها را به دیواره ‌های داخلی دستگاه پرتاب می ‌کنند.

در این فرآیند، قطعات بار ورودی با برخورد به جدار سنگ شکن خرد می‌ شوند. این دستگاه مجهز به سیستم رگلاژ برای تنظیم دانه ‌بندی خروجی است.

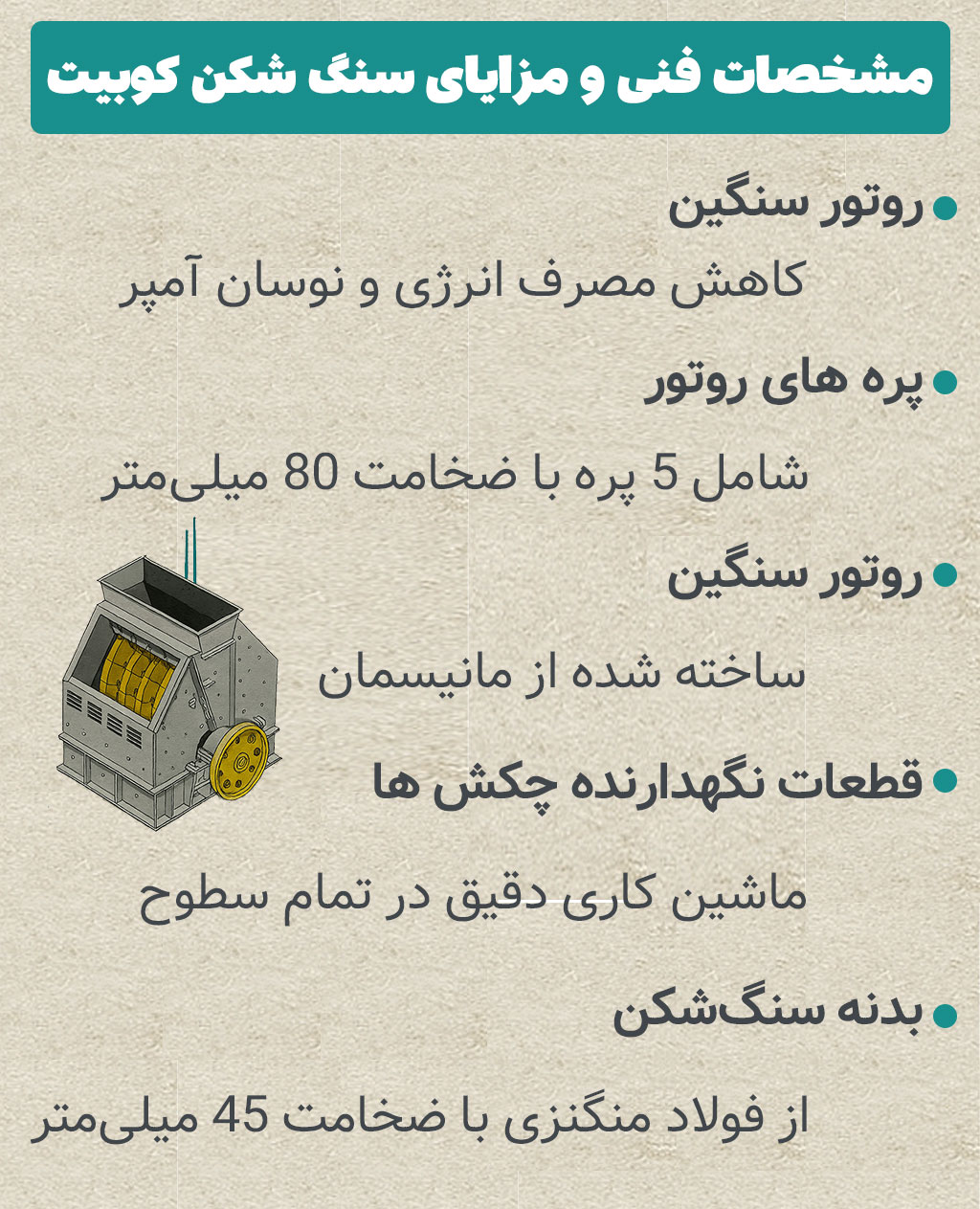

ویژگی های سنگ شکن کوبیت

سنگ شکن کوبیت یکی از دستگاه‌ های اساسی در خطوط تولید کارخانه ‌های معدنی است که ویژگی ‌های منحصر به فردی دارد. این دستگاه به دلیل طراحی خاص خود، در کاهش مصرف انرژی و افزایش عملکرد در تولید سنگ ‌های خرد شده، نقش بسزایی دارد.

• روتور سنگین سنگ شکن کوبیت نسبت به سایر دستگاه‌ ها، باعث کاهش مصرف انرژی و نوسان آمپر می ‌شود. این ویژگی به کارایی بیشتر دستگاه کمک می ‌کند.
• روتور سنگ شکن شامل پنج پره از ورق ST 52 با ضخامت 80 میلی ‌متر است که استحکام و دوام بالایی به دستگاه می ‌بخشد.
• لوله وسط روتور از جنس لوله مانیسمان با ضخامت 30 میلی ‌متر ساخته شده که مقاومت بالایی در برابر فشار و ضربه دارد.
• قطعات نگهدارنده چکش‌ های روتور در تمامی سطوح ماشین ‌کاری شده ‌اند که علاوه بر بالانس دقیق روتور، امکان جوشکاری بهینه را فراهم می ‌کند. این ویژگی به جلوگیری از شکست و ترکیدگی روتور کمک کرده و طول عمر آن را افزایش می‌ دهد.
• شفت اصلی دستگاه از جنس فولاد فورج شده MO 40 است که به مقاوم بودن آن در برابر سایش و ضربه کمک می ‌کند.
• بلبرینگ‌ های استفاده ‌شده در این دستگاه از نوع MPZ تجاری بلاروس هستند که به دوام و عملکرد دقیق دستگاه می ‌افزایند.
• بدنه سنگ شکن کوبیت از فولاد منگنزی با ضخامت 45 میلی ‌متر ساخته شده که استحکام بالایی را در برابر شرایط سخت محیطی فراهم می ‌آورد.
• دهانه ورودی سنگ شکن مجهز به پرده پلاستیکی قابل تعویض است که از خروج سنگ ‌ها از دستگاه جلوگیری می ‌کند.

نحوه عملکرد سنگ شکن کوبیت

نحوه عملکرد سنگ شکن کوبیت بر پایه‌ی سیستم ضربه‌ای طراحی شده است. در این دستگاه، روتور مرکزی با سرعت بالا می‌چرخد و چکش‌های نصب‌شده روی آن هنگام برخورد با سنگ‌ها، نیروی شدیدی ایجاد می‌کنند.

این برخورد باعث خرد شدن اولیه قطعات سنگ می‌شود. سپس مواد خردشده با صفحات سندان برخورد کرده و به ذرات ریزتر تبدیل می‌شوند. میزان خردایش و اندازه نهایی محصول از طریق تنظیم فاصله بین چکش‌ها و صفحات قابل کنترل است.

این فرآیند باعث تولید مصالحی با شکل یکنواخت و گوشه‌های تیز می‌شود که برای استفاده در تولید شن و ماسه یا پروژه‌های عمرانی بسیار مناسب است.

ویژگی مهم این سیستم، بازدهی بالا در کنار قابلیت تنظیم دقیق خروجی است که عملکرد سنگ شکن کوبیت را نسبت به مدل‌های فکی یا مخروطی متمایز می‌سازد.

ساختار سنگ شکن کوبیت

سنگ شکن کوبیت از چند بخش اصلی تشکیل شده که هماهنگی دقیق میان آن‌ ها باعث افزایش راندمان خردایش می‌شود. اجزای اصلی این دستگاه شامل روتور، چکش‌ها، سندان‌ها، بدنه، شفت مرکزی، یاتاقان‌ ها و سیستم تنظیم دهانه خروجی است.

روتور به‌عنوان قلب دستگاه با چرخش سریع خود، انرژی جنبشی را به سنگ‌ها منتقل می‌کند و عمل خردایش را آغاز می‌نماید. چکش‌ها از فولاد ضدسایش ساخته می‌شوند و قابلیت تعویض آسان دارند.

بدنه‌ی فولادی ضخیم دستگاه در برابر فشار و ضربات شدید مقاوم است و به پایداری کلی سیستم کمک می‌کند. وجود سیستم رگلاژ مکانیکی یا هیدرولیکی نیز امکان کنترل دقیق اندازه‌ی ذرات خروجی را فراهم می‌سازد.

طراحی مهندسی‌ شده‌ی این ساختار موجب می‌شود تا دستگاه در محیط‌ های معدنی سخت، عملکردی پایدار، ایمن و کم‌ استهلاک داشته باشد.

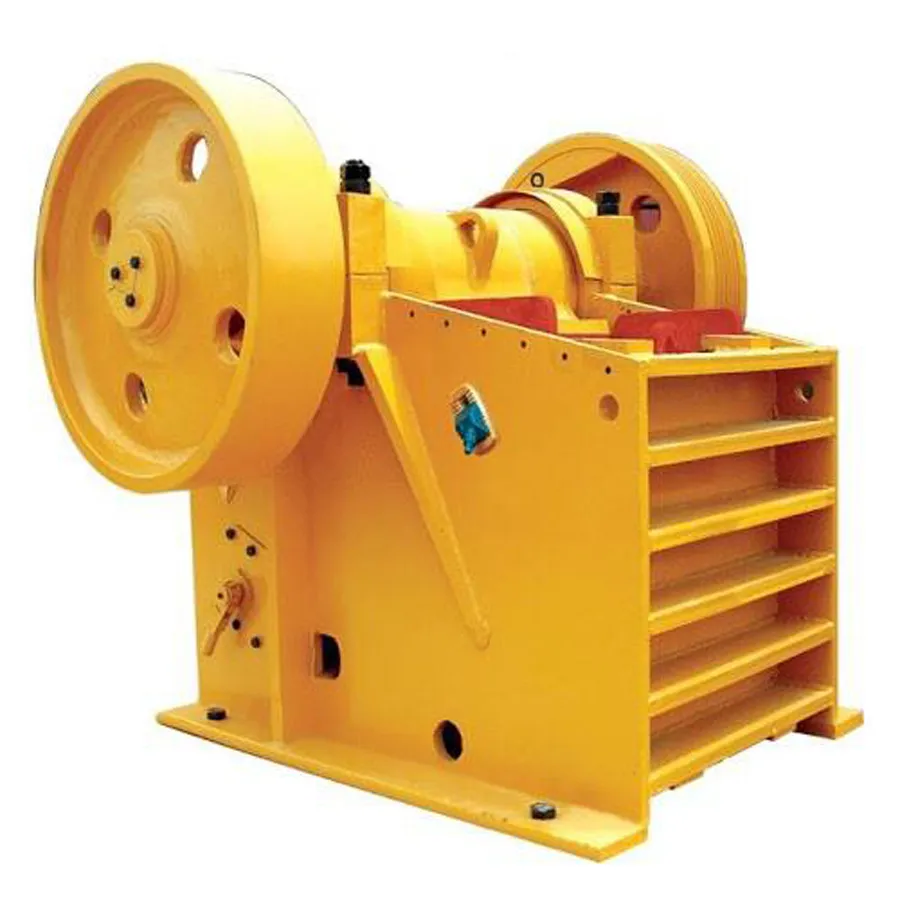

تفاوت کوبیت با سنگ‌ شکن فکی و چکشی

در صنعت خردایش سنگ، انتخاب نوع دستگاه نقش مهمی در کیفیت محصول نهایی و بازده فرآیند دارد. سه نوع متداول از این تجهیزات شامل سنگ شکن کوبیت، فکی و چکشی هستند که هر کدام ویژگی‌ها و عملکرد خاص خود را دارند.

در جدول زیر، تفاوت‌ های کلیدی این سه نوع دستگاه آورده شده است:
