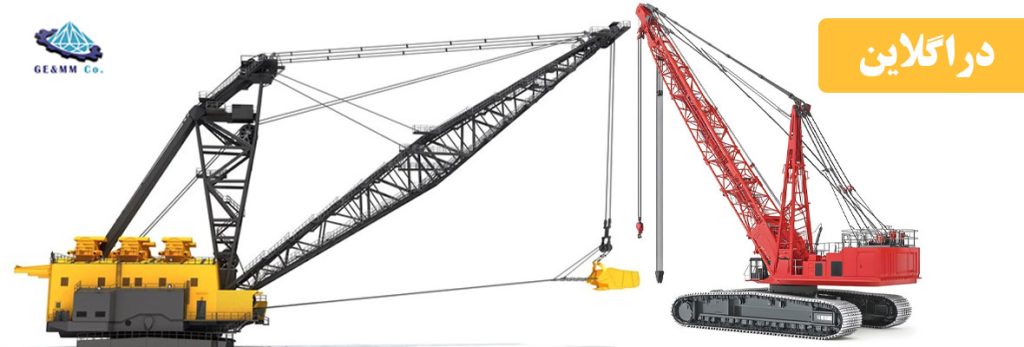

دراگلاین: ابرماشین قدرتمند دنیای معدن!

منظور دراگلاین چیست؟

اگر تا‌به‌ حال فیلم‌ های معدن کاری عظیم را دیده ‌اید، احتمالاً جرثقیل غول ‌آسایی که با یک جام بزرگ خاک را می ‌کَند نظرتان را ربوده است؛ همان دستگاه دراگلاین یا «بیل مکانیکی کششی». اما دقیقاً دراگلاین چیست و چرا آن را ابرماشین می‌ نامند؟ در ساده ‌ترین تعریف، دراگلاین سامانه‌ ای جرثقیلی کابلی‌ است که جامش به‌ جای فشار مستقیم، با کشش کابل میان آسمان و زمین حرکت می‌ کند. این آرایش به اپراتور اجازه می‌ دهد بدون ورود به گودال، تا ده‌ ها متر دورتر یا عمیق ‌تر حفاری کند. جالب است بدانید نخستین نمونه‌ ها در ۱۹۰۴ برای حفر کانال شیکاگو ساخته شدند و امروزه نسخه ‌های معدنی آن ‌ها بزرگ ‌ترین ماشین ‌های متحرک روی خشکی به شمار می ‌آیند.

برای اطلاعات بیشتر: انواع تجهیزات حفاری معدن

معرفی مشخصات دراگلاین

شایان ذکر است دراگلاین‌ های مدرن از نظر ابعاد و توان چیزی فراتر از یک جرثقیل ساده ‌اند. یک مدل معدنی رایج وزنی بین ۴ ۰۰۰ تا ۶ ۰۰۰ تُن دارد و جام آن در هر سیکل ۳۰ تا ۶۰ مترمکعب مواد جا به‌ جا می ‌کند؛ نسخه‌ های رکوردشکن حتی به ۱۶۸ مترمکعب می‌ رسند. طول بوم بسته به پروژه از ۴۵ تا ۱۰۰ متر متغیر است و همین بازوی بلند عامل اصلی برتری در برداشت روباره به حساب می ‌آید. نکته قابل توجه این است که به دلیل مصرف چند مگاواتی، اغلب دراگلاین‌ ها مستقیماً به شبکه برق فشار قوی متصل می ‌شوند و مانند شاول‌ ها موتور دیزلی ندارند.

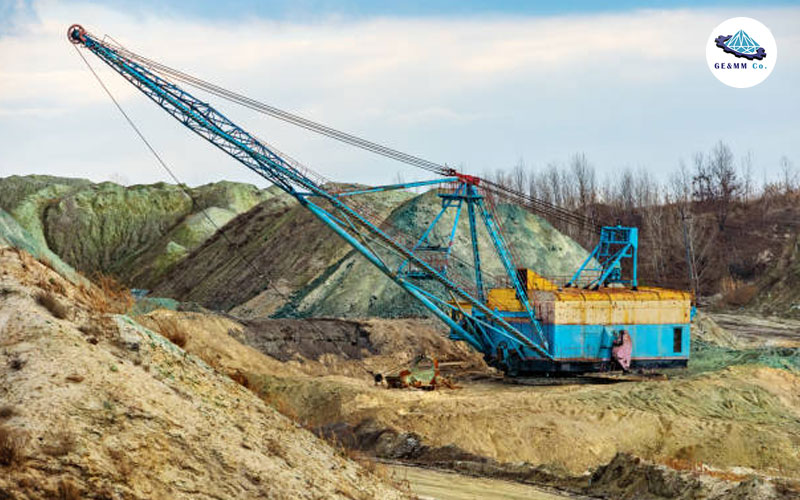

انواع دراگلاین

نکته قابل توجه این است که «انواع دراگلاین» تنها به اندازه ختم نمی‌ شود؛ شاسی، شیوه حرکتی و حتی نوع جام در این طبقه ‌بندی نقش دارند. بر مبنای شاسی، سه رده اصلی دیده می ‌شود: چرخ‌ زنجیری که روی زمین‌ های سست تعادل عالی دارد، چرخ‌ لاستیکی برای جا به‌ جایی سریع در محدوده کارگاه، و مدل کامیونی که روی کفی تریلر به پروژه بعدی می ‌رود. برای پروژه‌ های عظیم روباز، دراگلاین‌ های قدم ‌رو مستقیماً در محل مونتاژ می ‌شوند و با مکانیزم «راه رفتن» چند متری پیشروی می ‌کنند. اگر سختی کار را ملاک قرار دهیم، ماشین ‌ها به کلاس سبک، متوسط و سنگین تقسیم می‌ شوند و متناسب با آن جام‌ های مشبک یا غیرمشبک در اندازه‌ های مختلف انتخاب می ‌شود تا راندمان حفاری به حداکثر برسد.

کاربردهای دراگلاین در معدن و عمران

از آن مهم ‌تر این ‌که دراگلاین فقط مخصوص استخراج زغال‌ سنگ نیست؛ دامنه کاربرد آن از معدن تا مهندسی عمران را در بر می ‌گیرد. در معادن روباز، این ماشین به‌ سرعت لایه روباره را کنار می ‌زند تا سنگ با ارزش نمایان شود. در پروژه‌ های بندری، جام مشبک آن کف کانال‌ ها را لایروبی می ‌کند و عمق لازم برای کشتی‌ های اقیانوس ‌پیما را فراهم می‌ سازد. حفاری پی سد های خاکی، گودبرداری کانال‌ های انتقال آب و حتی بازیابی ماسه آلوده در پالایشگاه‌ ها، از دیگر موقعیت‌ هایی است که «کاربرد دراگلاین» را به انتخابی اقتصادی تبدیل می‌ کند. به بیان ساده، هر جا دسترسی مستقیم ماشین ‌آلات ممکن نباشد، دراگلاین با بازوی بلند خود مأموریت را به پایان می ‌رساند.

جهت خرید ماسه ساز دو طرفه کلیک کنید.

نحوه عملکرد دراگلاین

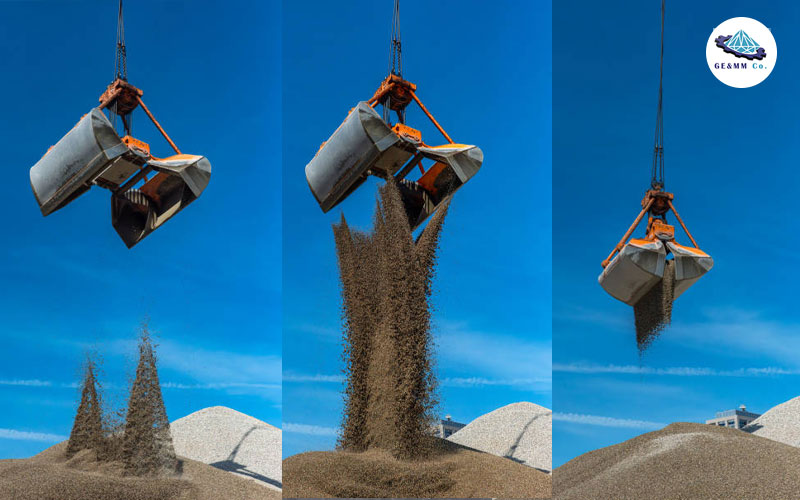

آیا تا‌به‌ حال چرخه کامل حفاری با دراگلاین را تصور کرده ‌اید؟ ابتدا اپراتور جام را بالای نقطه حفاری قرار می‌ دهد، سپس کابل کششی را آزاد کرده و جام را روی سطح می ‌نشاند. با کشیدن کابل، جام مانند پنجه‌ ای فولادی مواد را جمع می ‌کند؛ آنگاه کابل بالابر فعال می ‌شود، بوم می ‌چرخد و محموله به نقطه تخلیه منتقل می ‌شود. در پایان، رهاسازی کابل کششی جام را واژگون می‌ کند و چرخه‌ ای کمتر از یک دقیقه کامل می ‌شود. در مدل‌ های کوچک ‌تر حتی می ‌توان جام را «پرتاب» کرد تا شعاع دسترسی افزایش یابد. این سیر یکنواخت، راز تولید مداوم هزاران تن مواد در هر شیفت کاری است.

مزایای دراگلاین

• ایمنی بالا در حفاری: قابلیت کار بدون ورود به گودال، کاهش خطر ریزش دیواره برای اپراتور و تجهیزات
• شعاع و عمق کاری وسیع: حذف نیاز به جابه‌جایی متناوب دستگاه، کاهش مصرف سوخت و زمان تلف‌شده نسبت به شاول و بیل مکانیکی
• انعطاف پذیری عملیاتی بالا: امکان لایروبی زیر آب، قابلیت حفاری در تراز بالاتر از سطح استقرار
• کاهش هزینه انرژی و کاهش ردپای کربنی: اتصال مستقیم به برق سراسری، حذف مصرف سوخت‌های فسیلی

نکات استفاده از دراگلاین

نکته قابل توجه این است که بهره ‌گیری ایمن و بهینه از دراگلاین مستلزم رعایت چند اصل کلیدی است. پیش از هر چیز، پد استقرار باید آن ‌قدر مقاوم باشد که وزن هزاران تُنی ماشین، نشست ناهمگون ایجاد نکند. زاویه بوم را همیشه زیر محدوده مجاز نگه دارید تا کابل‌ های اصلی تحت کشش بیش ‌ازحد قرار نگیرند. برنامه سرویس منظم برای گریس ‌کاری قرقره‌ ها، بازبینی کابل‌ ها و کنترل سیستم برقی، از خرابی ‌های پرهزینه جلوگیری می‌ کند. در صورت استفاده شبانه، روشنایی محوطه و خط دید اپراتور را با دوربین حرارتی تکمیل کنید.

جهت خرید نوار نقاله کلیک کنید.

سخن پایانی

دراگلاین با ترکیبی از قدرت، دسترسی و دقت، مرز های حفاری سنتی را جا به ‌جا کرده است. اگر قصد دارید در پروژه بعدی خود روباره را سریع ‌تر کنار بزنید یا کانالی عمیق را بدون ورود به گودال حفاری کنید، دراگلاین همان ابرماشینی است که زمان و هزینه شما را نجات می ‌دهد. برای برآورد ظرفیت مناسب و انتخاب مدل بهینه، همین امروز با کارشناسان ما تماس بگیرید و یک گام جلوتر از رقبا باشید.

سوالات متداول

1.دراگلاین برای چه عمقی می تواند حفاری کند؟
عمق واقعی به طول بوم و زاویه کاری بستگی دارد؛ مدل‌های متداول با بوم ۶۰ متری تا حدود ۳۰ متر زیر سطح استقرار دسترسی دارند، در حالی که نسخه‌ های بزرگ قدم‌ رو در معادن می ‌توانند به عمق ‌های بیش از ۵۰ متر برسند.

2.تفاوت اصلی دراگلاین با بیل مکانیکی معمولی چیست؟
بیل مکانیکی فشار رو ‌به‌ پایین اعمال می‌ کند و باید وارد گودال شود، در حالی که دراگلاین با کشش کابل از راه دور مواد را برمی ‌دارد؛ بنابراین برای زمین ‌های ناپایدار یا حفاری زیر آب گزینه بهتری است.

جهت خرید فیدر گریزلی دو محور 4×1.4 به همراه سیلو کلیک کنید.

3.آیا دراگلاین فقط با برق کار می کند؟
مدل ‌های عظیم معدنی عمدتاً الکتریکی هستند، اما نمونه‌ های کوچک ‌تر چرخ‌ لاستیکی یا کامیونی می ‌توانند موتور دیزل داشته باشند و در پروژه‌ های عمرانی دور از شبکه برق به‌ کار روند.

4.هزینه خرید یک دراگلاین چقدر است؟
برای دراگلاین‌ های سایز معدن، قیمت به ظرفیت جام، طول بوم و تجهیزات کنترلی بستگی دارد، اما معمولاً در بازه ۵۰ تا ۱۰۰ میلیون دلار قرار می‌ گیرد و به دلیل ساخت در محل، بخشی از هزینه صرف عملیات مونتاژ می ‌شود.
